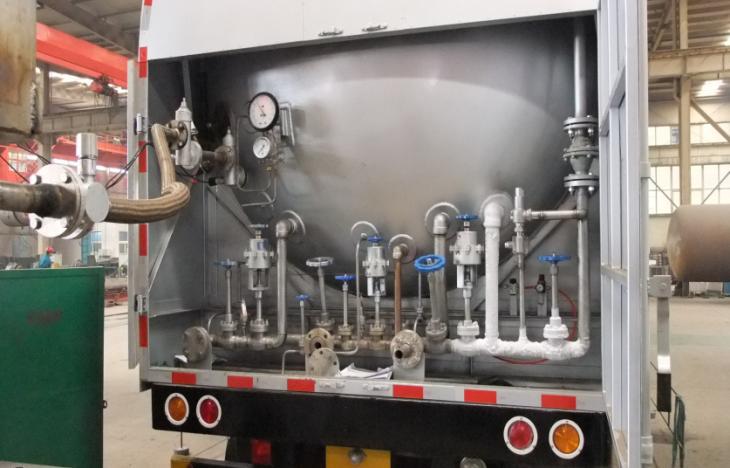

LNG低温液体运输半挂车有其运输方式灵活、安全可靠、经济性良好等优点，广泛应用于LNG汽车加气站、LNG汽化站、LNG城市调峰站、LNG瓶组供应站、LNG车载系统改造等各类LNG应用项目的建设。 半挂车由罐体、底盘、支腿、牵引销等组成。罐体是由一个碳钢真空外筒和一个与其同心的奥氏体不锈钢制内筒组成，内外筒之间缠绕了几十层铝箔纸并抽至高真空，为使真空得以长期保持，夹层中还设置有吸附剂。现在主要有30m3、40m3、45m3、50m3几种规格。

项目Items

数据Data

内容器Inner shell

外壳Outer shell

工作压力 Operating pressure  (MPa)

0.7

≤－0.1

设计压力 Design pressure    (MPa)

0.77

－0.1

计算压力 Caculating pressure (MPa)

0.87

－0.1

工作温度Operating temperature（℃）

162

常温

设计温度Design temperature （℃）

196

50

全容积Full volume           (m3)

51.06

8.82

主体材料Material of main pressure part

封头Head（mm）

0Cr18Ni9

Q345R

筒体Shell（mm）

0Cr18Ni9

Q345R

设计厚度Design

thick

封头Head（mm）

7.41

6.3

筒体Shell（mm）

7.42

4.2

名义厚度Nominal thick

封头Head（mm）

8

6

筒体Shell（mm）

10

8

充装介质   Filling medium

LNG

充装系数   Filling ratio

0.9

最大充装质量   Maximum filling weight  (kg)

19700

腐蚀裕量   Corrosion allowance

0

1

罐 T

   a

   n

   k

体

项目Items

数据Data

内容器Inner shell

外壳Outer shell

气压试验Pneumatic test   (MPa)

0.89

致密性测试Density test

氦检漏Helium leak detection

绝热方式Heat insulation type

高真空多层绝热Multilayer heat insulation of hign vaccum

罐体外形尺寸Outline dimensions of  tank (mm)(长度length×内径inside diameter×壁厚thick)

12850×2480×6

安全附件Safety attachment

安全阀规格Safety specification

DN25全启式安全阀

DN25 full open safety valve

安全阀开启压力 (MPa)

Safety valve open pressure

0.83

爆破片爆破压力 (MPa)

Safety valve burst pressure

…

   V

   e

   h

整 i

   c

   l

   e

车

项目ItemsItems

数据Data

整车型号Vehicle model

SDY9401GDY

整车名称Vehicle name

低温液体运输半挂车Low temperature liquid

semi-trailer transport tank lorry

半挂车整备质量  (kg)

Semi-trailer unladen mass

20300

最大总质量   (kg)

Maximum total mass

40000

半挂车满载轴荷Axle load of semi-trailer full load

牵引销处 (kg)  In the traction pin

16000

后轴(kg)Back shaft

24000

罐车限速Tanker rate-limiting

行驶速度(km/h)

Travel speed

60(一级公路First-class highway)

转弯速度(km/h)

Wheel speed

20
