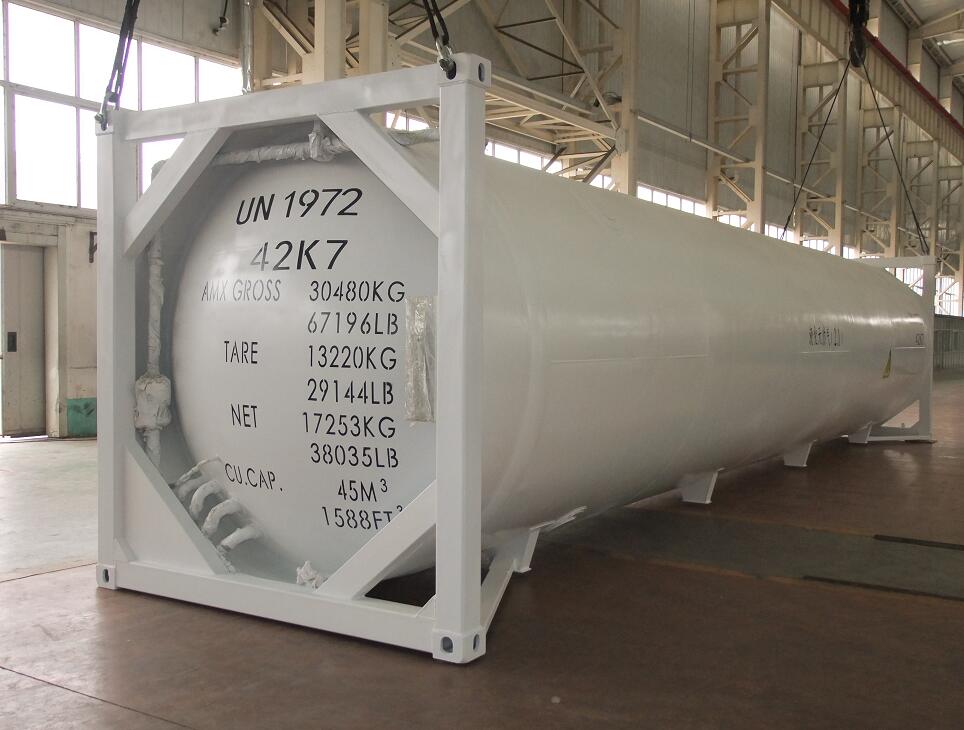

LNG罐式集装箱
LNG罐式集装箱的特点是特别适用于LNG液化工厂距离用气城市或用气点比较远（一般大于1000km）、用气量较大的情况。目前主要有30m3、35m3、40m3、50m3几种规格。 LNG罐式集装箱实际上也是一种液化天然气(LNG)储罐，管线系统与LNG运输槽车基本相同。不同之处在于：罐式集装箱罐体内罐、外罐之间的夹层多采用真空纤维绝热方式，这样更适宜长距离运输及振动冲击。另外，罐体（罐箱）不是永久固定在车架上。
|
项目名称Items |
单位Unit |
指标Index |
备注 Remark |
|
|
内筒Inner shell |
外筒Outer shell |
|||
|
容器类别Category of vessel |
|
三类 Ⅲ category |
|
|
|
充装介质 Filling medium |
|
LNG |
|
|
|
有效容积Effective volume |
m3 |
37.7 |
|
|
|
几何容积Geometric volume |
41.95 |
9.1 |
夹层容积Interlayer vessel |
|
|
最高工作压力Maximum oprating pressure |
MPa |
0.7 |
－0.1 |
外压External pressure |
|
计算压力Caculating pressure |
0.8 |
|||
|
气压试验压力Pneumatic test pressure |
1.04 |
|
|
|
|
安全阀开启压力Safety valve open pressure |
0.74 |
|
|
|
|
安全阀回座压力Safety valve return pressure |
≥ 0.67 |
|
|
|
|
工作温度Operating temperature |
℃ |
－162 |
－19～50 |
|
|
设计温度Design temperature |
－196 |
50 |
|
|
|
罐体材质Material of tank |
|
0Cr18Ni9 |
Q345R |
|
|
绝热形式Heat insulation form |
|
高真空多层绝热Multi-layer heat insulation of high vacuum |
||
|
日蒸发率Evaporation rate per day |
% / d |
≤ 0.19 |
||
|
空箱质量Empty container mass |
kg |
～14105 |
||
|
装载质量Loading mass |
～16375 |
|||
|
满载总质量Total mass of full load |
～30480 |
|||
|
外形尺寸Outline dimensions |
mm |
12192×2438×2591(长length×宽width×高height) |
||
